我公司可按客戶要求提供破碎機(jī)背襯材料分裝貼牌定制服務(wù)。質(zhì)量穩(wěn)定，價(jià)格便宜。歡迎新老朋友前來訂購！

  LT3495破碎機(jī)背襯填充材料又叫背襯膠、背襯保護(hù)劑、破碎機(jī)填料、破碎機(jī)襯板填充料。雙組分，改性環(huán)氧材料。用于破碎機(jī)的襯板與基體之間,碎石桶與夾套間隙,支撐圓錐體和保護(hù)層空間的填充/支撐, 同時(shí)在設(shè)備受到破碎礦石的沖擊或載荷振動時(shí)作為緩沖材料；也用于球磨機(jī)耐磨襯板和筒體間隙的結(jié)構(gòu)補(bǔ)強(qiáng),抗沖擊振動。

  破碎機(jī)背襯填充材料性能指標(biāo)

  破碎機(jī)背襯填充材料適用機(jī)型

    圓錐破碎機(jī)(中、細(xì)破碎),旋回破碎機(jī)(粗破碎)，球磨機(jī)

  主要破碎機(jī)機(jī)型：

    1、國產(chǎn)沈重(或用沈重圖紙)規(guī)格 600、900、1200、1750、2200；

    2、美國諾德貝格Nordberg(進(jìn)口或沈重生產(chǎn))Symons彈簧系列   2”(600)、3”(900)、4”(1200)、4?”(1300)、51/2”(1650)、7”(2100)；

    3、瑞典山德維克Sandvik液壓圓錐Hydrocone系列H2800、H3800、H4800 、H6800、H7800、H8800、S2800、S3800、S4800、S6800。

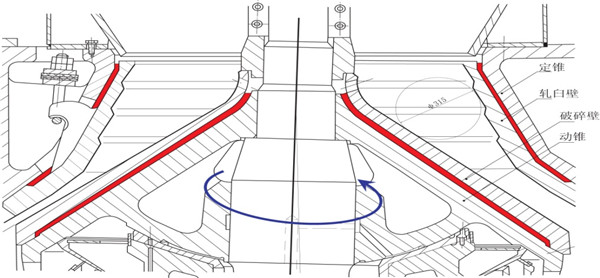

  破碎機(jī)背襯填充材料典型施膠部位

 破碎機(jī)背襯材料 使用方法

    1、清理和準(zhǔn)備：清除錐體表面殘余填充料，和與膠接觸部位油污，臟物；裝合錐體和襯板；用膠帶等封住錐體/襯板配合面和環(huán)孔,以防漏膠，必要時(shí)保護(hù)軸上的螺紋；使用時(shí)盡量在10℃-30℃施工，冬季施工最好將A組分單獨(dú)加熱到30℃-40℃以降低粘度便于澆注。

為便于下次拆卸，錐體和襯板表面可預(yù)涂適量機(jī)油或脫模劑。

    2、配膠：打開LT3495破碎機(jī)背襯填充材料A組分, 用電動攪拌器攪拌2分鐘，然后邊將B組分倒入A組分桶中邊用電動攪拌器攪拌,一般攪拌時(shí)間不超過4分鐘即可混合均勻；操作時(shí)間:從開始混合到灌裝完畢總時(shí)間 ,不超過15分鐘(25℃數(shù)據(jù)) .氣溫超過30℃，澆注時(shí)間縮短，可以減少單次配膠量或固化劑少加10%然后進(jìn)行攪拌澆注。

    3、澆注：將混合好的LT3495破碎機(jī)背襯填充材料沿錐體或襯板縫隙的一個(gè)地方注入，便于排氣,必要時(shí)可用橡皮泥等做圍堰引導(dǎo)，直到從縫隙頂溢出。不要將沒有混合均勻（顏色不同）的膠注入。灌注軋臼壁 破碎壁之前，要切記將調(diào)整套 軀體上與填充料接觸的表面涂抹一層潤滑油，便于更換襯板。

    4、固化：放置固化12-24小時(shí)，溫度對固化時(shí)間影響大,溫度高固化快，夏季12小時(shí)可投入使用，冬季24小時(shí)可投入使用。如氣溫過低（低于5℃），澆注后應(yīng)進(jìn)行加熱固化。

 破碎機(jī)背襯材料 操作注意事項(xiàng)

    1、LT3495破碎機(jī)背襯填充材料操作使用溫度在5℃-35℃,錐體低于5℃或高于35℃盡量不要施工

    2.溫度過低，操作時(shí)間延長，但是粘度高難澆注；低于10℃可以將LT3495破碎機(jī)背襯填充材料A組分加熱到35℃然后攪拌使用。

    3、溫度過高，操作時(shí)間縮短;高于30℃可以減少一次混膠量,邊澆注邊配料。

  包裝規(guī)格:20kg/組 ，或10 kg/組 。

  運(yùn)輸貯存;破碎機(jī)背襯填充材料為一般化學(xué)品，運(yùn)輸貯存過程中，應(yīng)注意防水、防明火，陰涼干燥處保存，貯存期為一年。
